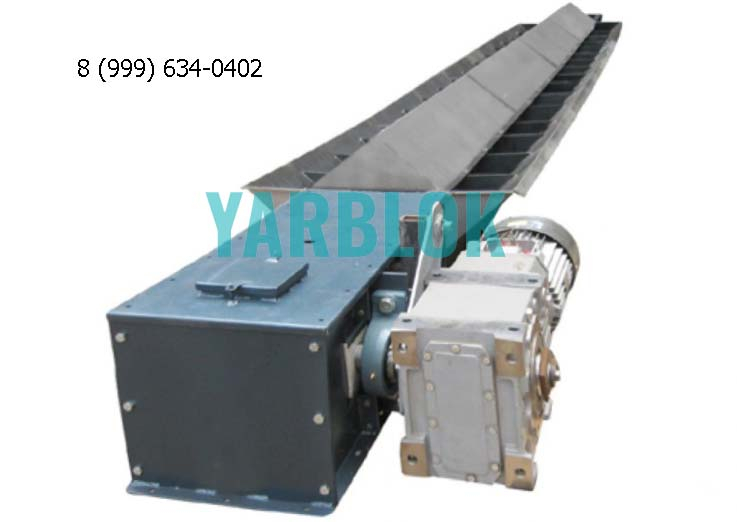

Транспортер скребковый цепной У10-КСЦ-50

Транспортер скребковый цепной модели “У10 - КСЦ - 50″ стационарный позволяет производить механическое перемещение сыпучих материалов в горизонтальной плоскости или с углом наклона не больше 5°. Данная модель способно осуществлять не только прямое движение, но и реверсивное. Транспортер может эксплуатироваться в закрытом производственном помещении или  с навесом. Конструкция конвейера включает в себя: приводную секцию (рама, головка привода, муфта), редуктор, электродвигатель, ременную передачу, коробку, загузочный патрубок, разгрузочную секцию, головку натяжения, цепь со скребками, уплотнительные прокладки, датчик переполнения, датчик обрыва цепи, крепежные элементы (болты, гайки, кронштейны). Корпус приводной головки имеет приводную звездочку, установленную на валу. В ее нижней части находится выгрузное отверстие, а в крышке организовано смотровое окошко. Загрузочный патрубок также имеет смотровое окошко. Разгрузочная секция оборудована приводом и задвижкой, червячным редуктором, предохранительной муфтой, электродвигателем и упругой муфтой. Привод представляет собой два винта, соединенных при помощи цепной передачи.  Имеются также конечные выключатели, позволяющие останавливать двигатель в крайних положениях. Крышка секции имеет смотровое окошко.

Технические характеристики:

Производительность (при насыпной массе 0,75 т/м.куб), т/ч50
Скорость движения цепи (скребков), м/с0,6
Тип цепиМ112-2-100-1
Шаг цепи, мм100
Шаг скребков, мм200
Установленная мощность при длинеконвейера, кВт:
-до 25, м5,5
-свыше 25 до 40, м7,5
-свыше 40 до 60, м11
-свыше 60 до 80, м15
Частота вращения электродвигателя, об./мин.1500
Тип редуктора
- при длине конвейера до 40 м;1Ц2У-160
- при длине конвейера более 40 м.1Ц2У-200
Передаточное число редуктора31,5
Габаритные размеры, не более, мм
-длина80400
- ширина1025
-высота870
Масса, не более, кг5200
