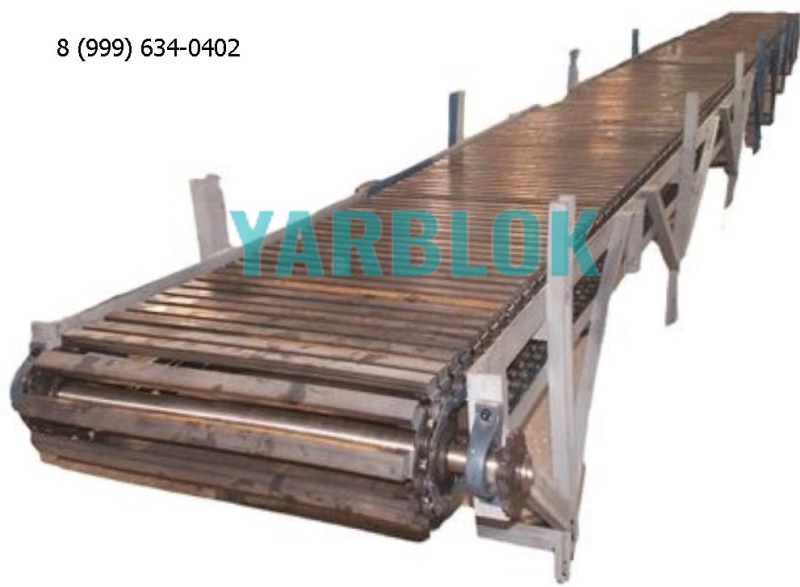

Пластинчатый конвейер

Пластинчатые конвейеры представляют собой транспортирующие устройства непрерывного действия. Они применяются для транспортирования сыпучих и штучных грузов между рабочими местами при выполнении различных технологических операций, там, где применение ленточных конвейеров ограничено или невозможно. Основными частями пластинчатого конвейера являются: настил, состоящий из отдельных пластин (грузонесущий элемент); тяговых цепей, к которым крепится настил; приводная станция, состоящая из электродвигателя, редуктора, различных передач (муфт); металлоконструкция, включающая направляющие для поддержания цепей; натяжная станция. В комплект конвейера могут входить загрузочные и разгрузочные устройства, контрольные и измерительные приборы и т.д.

Схемы трасс пластинчатых конвейеров могут быть: горизонтальные, наклонные: угол наклона до 35-45º или горизонтально-наклонные, т.е. все те схемы, которые имеют ленточные конвейеры.

Тяговым элементом пластинчатых конвейеров служат две тяговые пластинчатые цепи.

Настил является грузонесущим элементом пластинчатого конвейера и имеет различную конструкцию в зависимости от характеристики транспортируемого груза. В легкой промышленности наиболее часто используют следующие типы настилов: плоский разомкнутый, плоский сомкнутый и бортовой волнистый. Пластины плоских настилов изготавливают  из полимерных материалов и стали. Основными размерами настила являются ширина и высота бортов, если они имеются.

Натяжное устройство - винтовое или пружинно-винтовое. Ход ползуна в натяжном устройстве принимается в зависимости от шага тяговой цепи. Одну из звездочек натяжного устройства закрепляют на валу на шпонке, а другую - свободно для возможности самоустановки по положению шарниров цепи. Концевые части выполняют в виде привода и натяжного устройства, а среднюю часть для опоры настила в виде отдельных секций металлоконструкции. В качестве направляющих для катков тяговых цепей служат уголки или трубы.

Преимуществом пластинчатого конвейера является возможность транспортирования более широкого (по сравнению с ленточными конвейерами) ассортимента грузов, способность транспортирования грузов по трассе с крутыми подъёмами (до 35°-45°, а с ковшеобразными пластинами - до 65°-70°), а так же высокая надёжность.
